【夜莺监控】管理Kubernetes组件指标



!! 大家好,我是乔克,一个爱折腾的运维工程,一个睡觉都被自己丑醒的云原生爱好者。


作者:乔克
公众号:运维开发故事
博客:www.jokerbai.com


开始之前

Kubernetes 是一个简单且复杂的系统,简单之处在于其整体架构比较简单清晰,是一个标准的 Master-Slave 模式,如下:图片

但是,它又是一个复杂的系统,不论是 Master 还是 Slave,都有多个组件组合而成,如上图所示:

  1. Master 组件
    1. apiserver:API 入口,负责认证、授权、访问控制、API 注册与发现等
    2. scheduler:负责资源调度
    3. controller-manager:维护集群状态
  2. Slave 组件
    1. kubelet:维护容器生命周期、CSI 管理以及 CNI 管理
    2. kube-proxy:负责服务发现和负载均衡
    3. container runtime(docker、containerd 等):镜像管理、容器运行、CRI 管理等
  3. 数据库组件
    1. Etcd:保存集群状态,与 apiserver 保持通信

对于如此复杂的简单系统,要时刻掌握里内部的运行状态,是一件挺难的事情,因为它的覆盖面非常的广,主要涉及:

  1. 操作系统层面:Kubernetes 是部署在操作系统之上的,操作系统层面的监控非常重要。
  2. Kubernetes 本身:Kubernetes 涉及相当多的组件,这些组件的运行状态关乎整个集群的稳定性。
  3. Kubernetes 之上的应用:Kubernetes 是为应用提供运行环境的,企业的应用系统都是部署在集群中,这些应用的稳定关乎企业的发展。
  4. 还有其他的比如网络、机房、机柜等等底层支柱。

要监控的非常多,SLI 也非常多。不过,这篇文章只讨论 Kubernetes 本身的监控,而且只讨论如何在夜莺体系中来监控它们。

对于 Kubernetes 本身,主要是监控其系统组件,如下:


!! Ps:这里不在介绍夜莺监控是怎么安装的,如果不清楚的可以看《【夜莺监控】初识夜莺》这篇文章,本次实验也是使用是这篇文章中的安装方式。

KubeApiServer

ApiServer 是 Kubernetes 架构中的核心,是所有 API 是入口,它串联所有的系统组件。

为了方便监控管理 ApiServer,设计者们为它暴露了一系列的指标数据。当你部署完集群,默认会在default名称空间下创建一个名叫kubernetes的 service,它就是 ApiServer 的地址。

# kubectl get svc
NAME         TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE
kubernetes   ClusterIP   10.96.0.1    <none>        443/TCP   309d

你可以通过curl -s -k -H "Authorization: Bearer $token" https://10.96.0.1:6443/metrics命令查看指标。其中$token是通过在集群中创建 ServerAccount 以及授予相应的权限得到。

所以,要监控 ApiServer,采集到对应的指标,就需要先授权。为此,我们先准备认证信息。

创建 namespace

kubectl create ns flashcat

创建认证授权信息

创建0-apiserver-auth.yaml文件,内容如下:

---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: categraf
rules:
  - apiGroups: [""]
    resources:
      - nodes
      - nodes/metrics
      - nodes/stats
      - nodes/proxy
      - services
      - endpoints
      - pods
    verbs: ["get", "list", "watch"]
  - apiGroups:
      - extensions
      - networking.k8s.io
    resources:
      - ingresses
    verbs: ["get", "list", "watch"]
  - nonResourceURLs: ["/metrics", "/metrics/cadvisor"]
    verbs: ["get"]
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: categraf
  namespace: flashcat
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: categraf
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: categraf
subjects:
  - kind: ServiceAccount
    name: categraf
    namespace: flashcat

上面的内容主要是为categraf授予查询相关资源的权限,这样就可以获取到这些组件的指标数据了。

指标采集

指标采集的方式有很多种,建议通过自动发现的方式进行采集,这样是不论是伸缩、修改组件都无需再次来调整监控方式了。

夜莺支持Prometheus Agent的方式获取指标,而且 Prometheus 在服务发现方面做的非常好,所以这里将使用Prometheus Agent方式来采集 ApiServer 的指标。

(1)创建 Prometheus 配置

apiVersion: v1
kind: ConfigMap
metadata:
  name: prometheus-agent-conf
  labels:
    name: prometheus-agent-conf
  namespace: flashcat
data:
  prometheus.yml: |-
    global:
      scrape_interval: 15s
      evaluation_interval: 15s
    scrape_configs:
      - job_name: 'apiserver'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: default;kubernetes;https
    remote_write:
    - url: 'http://192.168.205.143:17000/prometheus/v1/write'

上面的内容主要是通过endpoints的方式主动发现在default名称空间下名字为kubernetes且端口为https的服务,然后将获取到的监控指标传输给夜莺服务端http://192.168.205.143:17000/prometheus/v1/write(这个地址根据实际情况做调整)。

(2)部署 Prometheus Agent

apiVersion: apps/v1
kind: Deployment
metadata:
  name: prometheus-agent
  namespace: flashcat
  labels:
    app: prometheus-agent
spec:
  replicas: 1
  selector:
    matchLabels:
      app: prometheus-agent
  template:
    metadata:
      labels:
        app: prometheus-agent
    spec:
      serviceAccountName: categraf
      containers:
        - name: prometheus
          image: prom/prometheus
          args:
            - "--config.file=/etc/prometheus/prometheus.yml"
            - "--web.enable-lifecycle"
            - "--enable-feature=agent"
          ports:
            - containerPort: 9090
          resources:
            requests:
              cpu: 500m
              memory: 500M
            limits:
              cpu: 1
              memory: 1Gi
          volumeMounts:
            - name: prometheus-config-volume
              mountPath: /etc/prometheus/
            - name: prometheus-storage-volume
              mountPath: /prometheus/
      volumes:
        - name: prometheus-config-volume
          configMap:
            defaultMode: 420
            name: prometheus-agent-conf
        - name: prometheus-storage-volume
          emptyDir: {}

其中--enable-feature=agent表示启动的是 agent 模式。

然后将上面的所有 YAML 文件部署到 Kubernetes 中,然后查看 Prometheus Agent 是否正常。

# kubectl get po -n flashcat
NAME                                READY   STATUS    RESTARTS   AGE
prometheus-agent-78c8ccc4f5-g25st   1/1     Running   0          92s

然后可以到夜莺UI查看对应的指标。图片

获取到了指标数据,后面就是合理利用指标做其他动作,比如构建面板、告警处理等。

比如夜莺Categraf提供了 ApiServer 的仪表盘(https://github.com/flashcatcloud/categraf/blob/main/k8s/apiserver-dash.json),导入后如下:图片

但是,不论是做面板也好,还是做告警也罢,首先都要对 ApiServer 的指标有一个清晰的认识。

下面做了一些简单的整理。

指标简介

以下指标来自阿里云 ACK 官方文档,我觉得整理的比较全,比较细,就贴了一部分。想要了解更多的可以到官方网站去查看。

指标清单

指标 类型 解释
apiserver_request_duration_seconds_bucket Histogram 该指标用于统计 APIServer 客户端对 APIServer 的访问时延。对 APIServer 不同请求的时延分布。请求的维度包括 Verb、Group、Version、Resource、Subresource、Scope、Component 和 Client。
Histogram Bucket 的阈值为:**{0.05, 0.1, 0.15, 0.2, 0.25, 0.3, 0.35, 0.4, 0.45, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0, 1.25, 1.5, 1.75, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5, 6, 7, 8, 9, 10, 15, 20, 25, 30, 40, 50, 60}**,单位:秒。
apiserver_request_total Counter 对 APIServer 不同请求的计数。请求的维度包括 Verb、Group、Version、Resource、Scope、Component、HTTP contentType、HTTP code 和 Client。
apiserver_request_no_resourceversion_list_total Counter 对 APIServer 的请求参数中未配置 ResourceVersion 的 LIST 请求的计数。请求的维度包括 Group、Version、Resource、Scope 和 Client。用来评估 quorum read 类型 LIST 请求的情况,用于发现是否存在过多 quorum read 类型 LIST 以及相应的客户端,以便优化客户端请求行为。
apiserver_current_inflight_requests Gauge APIServer 当前处理的请求数。包括 ReadOnly 和 Mutating 两种。
apiserver_dropped_requests_total Counter 限流丢弃掉的请求数。HTTP 返回值是**429 'Try again later'**。
apiserver_admission_controller_admission_duration_seconds_bucket Gauge 准入控制器(Admission Controller)的处理延时。标签包括准入控制器名字、操作(CREATE、UPDATE、CONNECT 等)、API 资源、操作类型(validate 或 admit)和请求是否被拒绝(true 或 false)。
Bucket 的阈值为:**{0.005, 0.025, 0.1, 0.5, 2.5}**,单位:秒。
apiserver_admission_webhook_admission_duration_seconds_bucket Gauge 准入 Webhook(Admission Webhook)的处理延时。标签包括准入控制器名字、操作(CREATE、UPDATE、CONNECT 等)、API 资源、操作类型(validate 或 admit)和请求是否被拒绝(true 或 false)。
Bucket 的阈值为:**{0.005, 0.025, 0.1, 0.5, 2.5}**,单位:秒。
apiserver_admission_webhook_admission_duration_seconds_count Counter 准入 Webhook(Admission Webhook)的处理请求统计。标签包括准入控制器名字、操作(CREATE、UPDATE、CONNECT 等)、API 资源、操作类型(validate 或 admit)和请求是否被拒绝(true 或 false)。
cpu_utilization_core Gauge CPU 使用量,单位:核(Core)。
cpu_utilization_ratio Gauge CPU 使用率=CPU 使用量/内存资源上限,百分比形式。
memory_utilization_byte Gauge 内存使用量,单位:字节(Byte)。
memory_utilization_ratio Gauge 内存使用率=内存使用量/内存资源上限,百分比形式。
up Gauge 服务可用性。
  • 1:表示服务可用。
  • 0:表示服务不可用。
    |

关键指标

名称 PromQL 说明
API QPS sum(irate(apiserver_request_total[$interval])) APIServer 总 QPS。
读请求成功率 sum(irate(apiserver_request_total{code=~"20.*",verb=~"GET|LIST"}[interval])) APIServer 读请求成功率。
写请求成功率 sum(irate(apiserver_request_total{code=~"20.*",verb!~"GET|LIST|WATCH|CONNECT"}[interval])) APIServer 写请求成功率。
在处理读请求数量 sum(apiserver_current_inflight_requests{requestKind="readOnly"}) APIServer 当前在处理读请求数量。
在处理写请求数量 sum(apiserver_current_inflight_requests{requestKind="mutating"}) APIServer 当前在处理写请求数量。
请求限流速率 sum(irate(apiserver_dropped_requests_total[$interval])) Dropped Request Rate。

资源指标

名称 PromQL 说明
内存使用量 memory_utilization_byte{container="kube-apiserver"} APIServer 内存使用量,单位:字节。
CPU 使用量 cpu_utilization_core{container="kube-apiserver"}*1000 CPU 使用量,单位:豪核。
内存使用率 memory_utilization_ratio{container="kube-apiserver"} APIServer 内存使用率,百分比。
CPU 使用率 cpu_utilization_ratio{container="kube-apiserver"} APIServer CPU 使用率,百分比。
资源对象数量
  • max by(resource)(apiserver_storage_objects)
  • max by(resource)(etcd_object_counts)
    | Kubernetes 管理资源数量,不同版本名称可能不同。 |

QPS 和时延

名称 PromQL 说明
按 Verb 维度分析 QPS sum(irate(apiserver_request_total{verb=~"interval]))by(verb) 按 Verb 维度,统计单位时间(1s)内的请求 QPS。
按 Verb+Resource 维度分析 QPS sum(irate(apiserver_request_total{verb=~"resource"}[$interval]))by(verb,resource) 按 Verb+Resource 维度,统计单位时间(1s)内的请求 QPS。
按 Verb 维度分析请求时延 histogram_quantile(interval])) by (le,verb)) 按 Verb 维度,分析请求时延。
按 Verb+Resource 维度分析请求时延 histogram_quantile(interval])) by (le,verb,resource)) 按 Verb+Resource 维度,分析请求时延。
非 2xx 返回值的读请求 QPS sum(irate(apiserver_request_total{verb=~"GET|LIST",resource=~"interval])) by (verb,resource,code) 统计非 2xx 返回值的读请求 QPS。
非 2xx 返回值的写请求 QPS sum(irate(apiserver_request_total{verb!~"GET|LIST|WATCH",verb=~"resource",code!~"2.*"}[$interval])) by (verb,resource,code) 统计非 2xx 返回值的写请求 QPS。

KubeControllerManager

ControllerManager 也是 Kubernetes 的重要组件,它负责整个集群的资源控制管理,它有许多的控制器,比如 NodeController、JobController 等。

ControllerManager 的监控思路和 ApiServer 一样,都使用 Prometheus Agent 进行采集。

指标采集

ControllerManager 是通过10257/metrics接口进行指标采集,要访问这个接口同样需要相应的权限,不过我们在采集 ApiServer 的时候创建过相应的权限,这里就不用创建了。

(1)添加 Prometheus 配置
在原有的 Prometheus 采集配置中新增一个 job 用于采集 ControllerManager,如下:

apiVersion: v1
kind: ConfigMap
metadata:
  name: prometheus-agent-conf
  labels:
    name: prometheus-agent-conf
  namespace: flashcat
data:
  prometheus.yml: |-
    global:
      scrape_interval: 15s
      evaluation_interval: 15s

    scrape_configs:
      - job_name: 'apiserver'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: default;kubernetes;https

      - job_name: 'controller-manager'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;kube-controller-manager;https-metrics

    remote_write:
    - url: 'http://192.168.205.143:17000/prometheus/v1/write'

由于我的集群里没有相应的 endpoints,所以需要创建一个,如下:

apiVersion: v1
kind: Service
metadata:
  annotations:
  labels:
    k8s-app: kube-controller-manager
  name: kube-controller-manager
  namespace: kube-system
spec:
  clusterIP: None
  ports:
    - name: https-metrics
      port: 10257
      protocol: TCP
      targetPort: 10257
  selector:
    component: kube-controller-manager
  sessionAffinity: None
  type: ClusterIP

将 YAML 的资源更新到 Kubernetes 中,然后使用curl -X POST "http://<PROMETHEUS_IP>:9090/-/reload"重载 Prometheus。

但是现在我们还无法获取到 ControllerManager 的指标数据,需要把 ControllerManager 的bind-address改成0.0.0.0

然后就可以在夜莺 UI 中查看指标了。图片

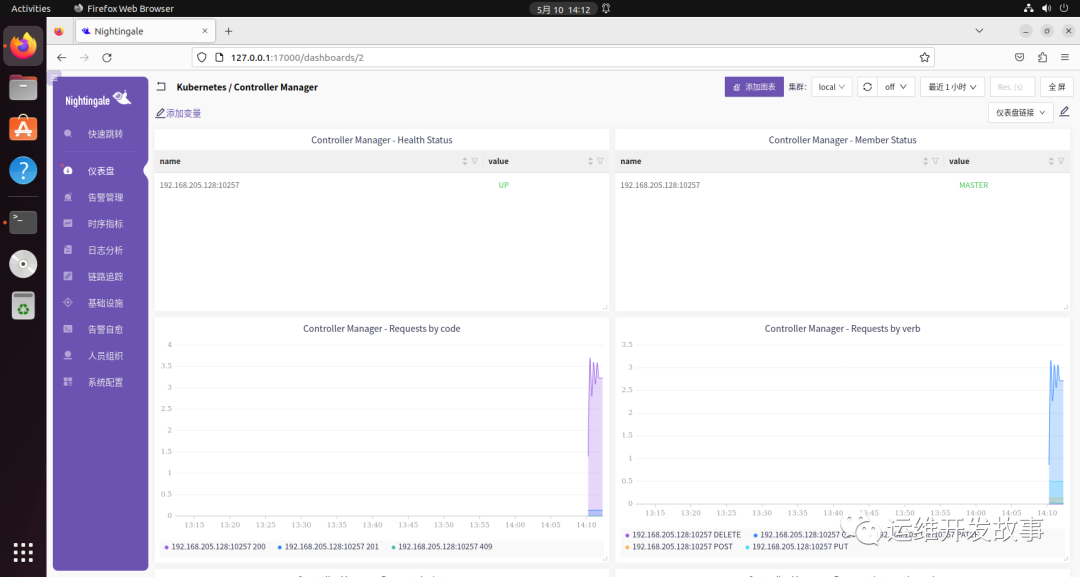

然后可以导入https://github.com/flashcatcloud/categraf/blob/main/k8s/cm-dash.json的是数据大盘。图片

指标简介

指标清单

指标 类型 说明
workqueue_adds_total Counter Workqueue 处理的 Adds 事件的数量。
workqueue_depth Gauge Workqueue 当前队列深度。
workqueue_queue_duration_seconds_bucket Histogram 任务在 Workqueue 中存在的时长。
memory_utilization_byte Gauge 内存使用量,单位:字节(Byte)。
memory_utilization_ratio Gauge 内存使用率=内存使用量/内存资源上限,百分比形式。
cpu_utilization_core Gauge CPU 使用量,单位:核(Core)。
cpu_utilization_ratio Gauge CPU 使用率=CPU 使用量/内存资源上限,百分比形式。
rest_client_requests_total Counter 从状态值(Status Code)、方法(Method)和主机(Host)维度分析 HTTP 请求数。
rest_client_request_duration_seconds_bucket Histogram 从方法(Verb)和 URL 维度分析 HTTP 请求时延。

Queue 指标

名称 PromQL 说明
Workqueue 入队速率 sum(rate(workqueue_adds_total{job="ack-kube-controller-manager"}[$interval])) by (name)
Workqueue 深度 sum(rate(workqueue_depth{job="ack-kube-controller-manager"}[$interval])) by (name)
Workqueue 处理时延 histogram_quantile($quantile, sum(rate(workqueue_queue_duration_seconds_bucket{job="ack-kube-controller-manager"}[5m])) by (name, le))

资源指标

名称 PromQL 说明
内存使用量 memory_utilization_byte{container="kube-controller-manager"} 内存使用量,单位:字节。
CPU 使用量 cpu_utilization_core{container="kube-controller-manager"}*1000 CPU 使用量,单位:毫核。
内存使用率 memory_utilization_ratio{container="kube-controller-manager"} 内存使用率,百分比。
CPU 使用率 cpu_utilization_ratio{container="kube-controller-manager"} CPU 使用率,百分比。

QPS 和时延

名称 PromQL 说明
Kube API 请求 QPS
  • sum(rate(rest_client_requests_total{job="ack-scheduler",code=~"2.."}[$interval])) by (method,code)
  • sum(rate(rest_client_requests_total{job="ack-scheduler",code=~"3.."}[$interval])) by (method,code)
  • sum(rate(rest_client_requests_total{job="ack-scheduler",code=~"4.."}[$interval])) by (method,code)
  • sum(rate(rest_client_requests_totaljob="ack-scheduler",code=~"5.."}[$interval])) by (method,code)对 kube-apiserver 发起的 HTTP 请求,从方法(Method)和返回值(Code) 维度分析。 |
    | Kube API 请求时延 | histogram_quantile($quantile, sum(rate(rest_client_request_duration_seconds_bucket{job="ack-kube-controller-manager"
    [$interval])) by (verb,url,le)) | 对 kube-apiserver 发起的 HTTP 请求时延,从方法(Verb)和请求 URL 维度分析。 |

KubeScheduler

Scheduler 监听在10259端口,依然通过 Prometheus Agent 的方式采集指标。

指标采集

(1)编辑 Prometheus 配置文件

apiVersion: v1
kind: ConfigMap
metadata:
  name: prometheus-agent-conf
  labels:
    name: prometheus-agent-conf
  namespace: flashcat
data:
  prometheus.yml: |-
    global:
      scrape_interval: 15s
      evaluation_interval: 15s

    scrape_configs:
      - job_name: 'apiserver'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: default;kubernetes;https

      - job_name: 'controller-manager'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;kube-controller-manager;https-metrics
      - job_name: 'scheduler'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;kube-scheduler;https

    remote_write:
    - url: 'http://192.168.205.143:17000/prometheus/v1/write'

然后配置 Scheduler 的 Service。

apiVersion: v1
kind: Service
metadata:
  labels:
    k8s-app: kube-scheduler
  name: kube-scheduler
  namespace: kube-system
spec:
  clusterIP: None
  ports:
    - name: https
      port: 10259
      protocol: TCP
      targetPort: 10259
  selector:
    component: kube-scheduler
  sessionAffinity: None
  type: ClusterIP

将 YAML 的资源更新到 Kubernetes 中,然后使用curl -X POST "http://<PROMETHEUS_IP>:9090/-/reload"重载 Prometheus。

但是现在我们还无法获取到 Scheduler 的指标数据,需要把 Scheduler 的bind-address改成0.0.0.0

修改完成过后就可以正常在夜莺UI中查看指标了。图片

导入监控大盘(https://github.com/flashcatcloud/categraf/blob/main/k8s/scheduler-dash.json)。图片

指标简介

指标清单

指标清单 类型 说明
scheduler_scheduler_cache_size Gauge 调度器缓存中 Node、Pod 和 AssumedPod 的数量。
scheduler_pending_pods Gauge Pending Pod 的数量。队列种类如下:
  • unschedulable:表示不可调度的 Pod 数量。
  • backoff:表示 backoffQ 的 Pod 数量。
  • active:表示 activeQ 的 Pod 数量。
    |
    | scheduler_pod_scheduling_attempts_bucket | Histogram | 调度器尝试成功调度 Pod 的次数,Bucket 阈值为 1、2、4、8、16。 |
    | memory_utilization_byte | Gauge | 内存使用量,单位:字节(Byte)。 |
    | memory_utilization_ratio | Gauge | 内存使用率=内存使用量/内存资源上限,百分比形式。 |
    | cpu_utilization_core | Gauge | CPU 使用量,单位:核(Core)。 |
    | cpu_utilization_ratio | Gauge | CPU 使用率=CPU 使用量/内存资源上限,百分比形式。 |
    | rest_client_requests_total | Counter | 从状态值(Status Code)、方法(Method)和主机(Host)维度分析 HTTP 请求数。 |
    | rest_client_request_duration_seconds_bucket | Histogram | 从方法(Verb)和 URL 维度分析 HTTP 请求时延。 |

基本指标

指标清单 PromQL 说明
Scheduler 集群统计数据
  • scheduler_scheduler_cache_size{job="ack-scheduler",type="nodes"}
  • scheduler_scheduler_cache_size{job="ack-scheduler",type="pods"}
  • scheduler_scheduler_cache_sizejob="ack-scheduler",type="assumed_pods"}调度器缓存中 Node、Pod 和 AssumedPod 的数量。 |
    | Scheduler Pending Pods | scheduler_pending_pods{job="ack-scheduler"
    | Pending Pod 的数量。队列种类如下:
  • unschedulable:表示不可调度的 Pod 数量。
  • backoff:表示 backoffQ 的 Pod 数量。
  • active:表示 activeQ 的 Pod 数量。
    |
    | Scheduler 尝试成功调度 Pod 次数 | histogram_quantile(interval])) by (pod, le)) | 调度器尝试调度 Pod 的次数,Bucket 阈值为 1、2、4、8、16。 |

资源指标

指标清单 PromQL 说明
内存使用量 memory_utilization_byte{container="kube-scheduler"} 内存使用量,单位:字节。
CPU 使用量 cpu_utilization_core{container="kube-scheduler"}*1000 CPU 使用量,单位:毫核。
内存使用率 memory_utilization_ratio{container="kube-scheduler"} 内存使用率,百分比。
CPU 使用率 cpu_utilization_ratio{container="kube-scheduler"} CPU 使用率,百分比。

QPS 和时延

指标清单 PromQL 说明
Kube API 请求 QPS
  • sum(rate(rest_client_requests_total{job="ack-scheduler",code=~"2.."}[$interval])) by (method,code)
  • sum(rate(rest_client_requests_total{job="ack-scheduler",code=~"3.."}[$interval])) by (method,code)
  • sum(rate(rest_client_requests_total{job="ack-scheduler",code=~"4.."}[$interval])) by (method,code)
  • sum(rate(rest_client_requests_totaljob="ack-scheduler",code=~"5.."}[$interval])) by (method,code)调度器对 kube-apiserver 发起的 HTTP 请求,从方法(Method)和返回值(Code) 维度分析。 |
    | Kube API 请求时延 | histogram_quantile($quantile, sum(rate(rest_client_request_duration_seconds_bucket{job="ack-scheduler"
    [$interval])) by (verb,url,le)) | 调度器对 kube-apiserver 发起的 HTTP 请求时延,从方法(Verb)和请求 URL 维度分析。 |

Etcd

Etcd 是 Kubernetes 的存储中心,所有资源信息都是存在在其中,它通过2381端口对外提供监控指标。

指标采集

由于我这里的 Etcd 是通过静态 Pod 的方式部署到 Kubernetes 集群中的,所以依然使用 Prometheus Agent 来采集指标。

(1)配置 Prometheus 的采集配置

apiVersion: v1
kind: ConfigMap
metadata:
  name: prometheus-agent-conf
  labels:
    name: prometheus-agent-conf
  namespace: flashcat
data:
  prometheus.yml: |-
    global:
      scrape_interval: 15s
      evaluation_interval: 15s

    scrape_configs:
      - job_name: 'apiserver'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: default;kubernetes;https

      - job_name: 'controller-manager'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;kube-controller-manager;https-metrics
      - job_name: 'scheduler'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;kube-scheduler;https
      - job_name: 'etcd'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: http
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;etcd;http
    remote_write:
    - url: 'http://192.168.205.143:17000/prometheus/v1/write'

然后增加 Etcd 的 Service 配置。

apiVersion: v1
kind: Service
metadata:
  namespace: kube-system
  name: etcd
  labels:
    k8s-app: etcd
spec:
  selector:
    component: etcd
  type: ClusterIP
  clusterIP: None
  ports:
    - name: http
      port: 2381
      targetPort: 2381
      protocol: TCP

部署 YAML 文件,并重启 Prometheus。如果获取不到指标,需要修改 Etcd 的listen-metrics-urls配置为0.0.0.0


导入监控大盘(https://github.com/flashcatcloud/categraf/blob/main/k8s/etcd-dash.json)。图片

指标简介

指标清单

指标 类型 说明
cpu_utilization_core Gauge CPU 使用量,单位:核(Core)。
cpu_utilization_ratio Gauge CPU 使用率=CPU 使用量/内存资源上限,百分比形式。
etcd_server_has_leader Gauge etcd member 是否有 Leader。
  • 1:表示有主节点。
  • 0:表示没有主节点。
    |
    | etcd_server_is_leader | Gauge | etcd member 是否是 Leader。
  • 1:表示是。
  • 0:表示不是。
    |
    | etcd_server_leader_changes_seen_total | Counter | etcd member 过去一段时间切主次数。 |
    | etcd_mvcc_db_total_size_in_bytes | Gauge | etcd member db 总大小。 |
    | etcd_mvcc_db_total_size_in_use_in_bytes | Gauge | etcd member db 实际使用大小。 |
    | etcd_disk_backend_commit_duration_seconds_bucket | Histogram | etcd backend commit 延时。
    Bucket 列表为:**[0.001 0.002 0.004 0.008 0.016 0.032 0.064 0.128 0.256 0.512 1.024 2.048 4.096 8.192]**。 |
    | etcd_debugging_mvcc_keys_total | Gauge | etcd keys 总数。 |
    | etcd_server_proposals_committed_total | Gauge | raft proposals commit 提交总数。 |
    | etcd_server_proposals_applied_total | Gauge | raft proposals apply 总数。 |
    | etcd_server_proposals_pending | Gauge | raft proposals 排队数量。 |
    | etcd_server_proposals_failed_total | Counter | raft proposals 失败数量。 |
    | memory_utilization_byte | Gauge | 内存使用量,单位:字节(Byte)。 |
    | memory_utilization_ratio | Gauge | 内存使用率=内存使用量/内存资源上限,百分比形式。 |

基础指标

名称 PromQL 说明
etcd 存活状态
  • etcd_server_has_leader
  • etcd_server_is_leader == 1
    |
  • etcd member 是否存活,正常值为 3。
  • etcd member 是否是主节点,正常情况下,必须有一个 Member 为主节点。
    |
    | 过去一天切主次数 | changes(etcd_server_leader_changes_seen_totaljob="etcd"}[1d])过去一天内 etcd 集群切主次数。 |
    | 内存使用量 | memory_utilization_byte{container="etcd"
    | 内存使用量,单位:字节。 |
    | CPU 使用量 | cpu_utilization_corecontainer="etcd"}*1000CPU 使用量,单位:毫核。 |
    | 内存使用率 | memory_utilization_ratio{container="etcd"
    | 内存使用率,百分比。 |
    | CPU 使用率 | cpu_utilization_ratio{container="etcd"} | CPU 使用率,百分比。 |
    | 磁盘大小 |
  • etcd_mvcc_db_total_size_in_bytes
  • etcd_mvcc_db_total_size_in_use_in_bytes
    |
  • etcd backend db 总大小。
  • etcd backend db 实际使用大小。
    |
    | kv 总数 | etcd_debugging_mvcc_keys_total | etcd 集群 kv 对总数。 |
    | backend commit 延迟 | histogram_quantile(0.99, sum(rate(etcd_disk_backend_commit_duration_seconds_bucket{job="etcd"}[5m])) by (instance, le)) | db commit 时延。 |
    | raft proposal 情况 |
  • rate(etcd_server_proposals_failed_total{job="etcd"}[1m])
  • etcd_server_proposals_pending{job="etcd"}
  • etcd_server_proposals_committed_total{job="etcd"} - etcd_server_proposals_applied_total{job="etcd"}
    |
  • raft proposal failed 速率(分钟)。
  • raft proposal pending 总数。
  • commit-apply 差值。
    |

kubelet

kubelet 工作节点的主要组件,它监听两个端口:102481025010248是监控检测端口,10250是系统默认端口,通过它的/metrics接口暴露指标。

指标采集

这里依然通过 Prometheus Agent 的方式采集 kubelet 的指标。

(1)修改 Prometheus 的配置文件

apiVersion: v1
kind: ConfigMap
metadata:
  name: prometheus-agent-conf
  labels:
    name: prometheus-agent-conf
  namespace: flashcat
data:
  prometheus.yml: |-
    global:
      scrape_interval: 15s
      evaluation_interval: 15s

    scrape_configs:
      - job_name: 'apiserver'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: default;kubernetes;https

      - job_name: 'controller-manager'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;kube-controller-manager;https-metrics
      - job_name: 'scheduler'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;kube-scheduler;https
      - job_name: 'etcd'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: http
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;etcd;http
      - job_name: 'kubelet'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;kube-kubelet;https

    remote_write:
    - url: 'http://192.168.205.143:17000/prometheus/v1/write'

然后配置 kubelet 的 Service 和 Endpoints,如下:

apiVersion: v1
kind: Service
metadata:
  labels:
    k8s-app: kubelet
  name: kube-kubelet
  namespace: kube-system
spec:
  clusterIP: None
  ports:
    - name: https
      port: 10250
      protocol: TCP
      targetPort: 10250
  sessionAffinity: None
  type: ClusterIP
---
apiVersion: v1
kind: Endpoints
metadata:
  labels:
    k8s-app: kubelet
  name: kube-kubelet
  namespace: kube-system
subsets:
  - addresses:
      - ip: 192.168.205.128
      - ip: 192.168.205.130
    ports:
      - name: https
        port: 10250
        protocol: TCP

这里是自定义的 Endpoints,添加了需要监控的节点。

然后部署 YAML 文件并重启 Prometheus Agent,即可在夜莺 UI 中查询到具体的指标。图片

导入监控大盘(https://github.com/flashcatcloud/categraf/blob/main/inputs/kubelet/dashboard-by-ident.json)。图片

指标简介

指标清单

# HELP go_gc_duration_seconds A summary of the pause duration of garbage collection cycles.
# TYPE go_gc_duration_seconds summary
gc的时间统计(summary指标)

# HELP go_goroutines Number of goroutines that currently exist.
# TYPE go_goroutines gauge
goroutine 数量

# HELP go_threads Number of OS threads created.
# TYPE go_threads gauge
os的线程数量


# HELP kubelet_cgroup_manager_duration_seconds [ALPHA] Duration in seconds for cgroup manager operations. Broken down by method.
# TYPE kubelet_cgroup_manager_duration_seconds histogram
操作cgroup的时长分布,按照操作类型统计

# HELP kubelet_containers_per_pod_count [ALPHA] The number of containers per pod.
# TYPE kubelet_containers_per_pod_count histogram
pod中container数量的统计(spec.containers的数量)


# HELP kubelet_docker_operations_duration_seconds [ALPHA] Latency in seconds of Docker operations. Broken down by operation type.
# TYPE kubelet_docker_operations_duration_seconds histogram
操作docker的时长分布,按照操作类型统计

# HELP kubelet_docker_operations_errors_total [ALPHA] Cumulative number of Docker operation errors by operation type.
# TYPE kubelet_docker_operations_errors_total counter
操作docker的错误累计次数,按照操作类型统计

# HELP kubelet_docker_operations_timeout_total [ALPHA] Cumulative number of Docker operation timeout by operation type.
# TYPE kubelet_docker_operations_timeout_total counter
操作docker的超时统计,按照操作类型统计

# HELP kubelet_docker_operations_total [ALPHA] Cumulative number of Docker operations by operation type.
# TYPE kubelet_docker_operations_total counter
操作docker的累计次数,按照操作类型统计

# HELP kubelet_eviction_stats_age_seconds [ALPHA] Time between when stats are collected, and when pod is evicted based on those stats by eviction signal
# TYPE kubelet_eviction_stats_age_seconds histogram
驱逐操作的时间分布,按照驱逐信号(原因)分类统计

# HELP kubelet_evictions [ALPHA] Cumulative number of pod evictions by eviction signal
# TYPE kubelet_evictions counter
驱逐次数统计,按照驱逐信号(原因)统计

# HELP kubelet_http_inflight_requests [ALPHA] Number of the inflight http requests
# TYPE kubelet_http_inflight_requests gauge
请求kubelet的inflight请求数,按照method path server_type统计
注意与每秒的request数区别开

# HELP kubelet_http_requests_duration_seconds [ALPHA] Duration in seconds to serve http requests
# TYPE kubelet_http_requests_duration_seconds histogram
请求kubelet的请求时间统计,按照method path server_type统计

# HELP kubelet_http_requests_total [ALPHA] Number of the http requests received since the server started
# TYPE kubelet_http_requests_total counter
请求kubelet的请求数统计,按照method path server_type统计

# HELP kubelet_managed_ephemeral_containers [ALPHA] Current number of ephemeral containers in pods managed by this kubelet. Ephemeral containers will be ignored if disabled by the EphemeralContainers feature gate, and this number will be 0.
# TYPE kubelet_managed_ephemeral_containers gauge
当前kubelet管理的临时容器数量

# HELP kubelet_network_plugin_operations_duration_seconds [ALPHA] Latency in seconds of network plugin operations. Broken down by operation type.
# TYPE kubelet_network_plugin_operations_duration_seconds histogram
网络插件的操作耗时分布 ,按照操作类型(operation_type)统计
如果 --feature-gates=EphemeralContainers=false,否则一直为0

# HELP kubelet_network_plugin_operations_errors_total [ALPHA] Cumulative number of network plugin operation errors by operation type.
# TYPE kubelet_network_plugin_operations_errors_total counter
网络插件累计操作错误数统计,按照操作类型(operation_type)统计

# HELP kubelet_network_plugin_operations_total [ALPHA] Cumulative number of network plugin operations by operation type.
# TYPE kubelet_network_plugin_operations_total counter
网络插件累计操作数统计,按照操作类型(operation_type)统计

# HELP kubelet_node_name [ALPHA] The node's name. The count is always 1.
# TYPE kubelet_node_name gauge
node name

# HELP kubelet_pleg_discard_events [ALPHA] The number of discard events in PLEG.
# TYPE kubelet_pleg_discard_events counter
PLEG(pod lifecycle event generator) 丢弃的event数统计

# HELP kubelet_pleg_last_seen_seconds [ALPHA] Timestamp in seconds when PLEG was last seen active.
# TYPE kubelet_pleg_last_seen_seconds gauge
PLEG上次活跃的时间戳

# HELP kubelet_pleg_relist_duration_seconds [ALPHA] Duration in seconds for relisting pods in PLEG.
# TYPE kubelet_pleg_relist_duration_seconds histogram
PLEG relist pod时间分布

# HELP kubelet_pleg_relist_interval_seconds [ALPHA] Interval in seconds between relisting in PLEG.
# TYPE kubelet_pleg_relist_interval_seconds histogram
PLEG relist 间隔时间分布

# HELP kubelet_pod_start_duration_seconds [ALPHA] Duration in seconds for a single pod to go from pending to running.
# TYPE kubelet_pod_start_duration_seconds histogram
pod启动时间(从pending到running)分布
kubelet watch到pod时到pod中contianer都running后
(watch各种source channel的pod变更)

# HELP kubelet_pod_worker_duration_seconds [ALPHA] Duration in seconds to sync a single pod. Broken down by operation type: create, update, or sync
# TYPE kubelet_pod_worker_duration_seconds histogram
pod状态变化的时间分布, 按照操作类型(create update sync)统计
worker就是kubelet中处理一个pod的逻辑工作单位

# HELP kubelet_pod_worker_start_duration_seconds [ALPHA] Duration in seconds from seeing a pod to starting a worker.
# TYPE kubelet_pod_worker_start_duration_seconds histogram
kubelet watch到pod到worker启动的时间分布

# HELP kubelet_run_podsandbox_duration_seconds [ALPHA] Duration in seconds of the run_podsandbox operations. Broken down by RuntimeClass.Handler.
# TYPE kubelet_run_podsandbox_duration_seconds histogram
启动sandbox的时间分布

# HELP kubelet_run_podsandbox_errors_total [ALPHA] Cumulative number of the run_podsandbox operation errors by RuntimeClass.Handler.
# TYPE kubelet_run_podsandbox_errors_total counter
启动sanbox出现error的总数

# HELP kubelet_running_containers [ALPHA] Number of containers currently running
# TYPE kubelet_running_containers gauge
当前containers运行状态的统计
按照container状态统计,created running exited

# HELP kubelet_running_pods [ALPHA] Number of pods that have a running pod sandbox
# TYPE kubelet_running_pods gauge
当前处于running状态pod数量

# HELP kubelet_runtime_operations_duration_seconds [ALPHA] Duration in seconds of runtime operations. Broken down by operation type.
# TYPE kubelet_runtime_operations_duration_seconds histogram
容器运行时的操作耗时
(container在create list exec remove stop等的耗时)

# HELP kubelet_runtime_operations_errors_total [ALPHA] Cumulative number of runtime operation errors by operation type.
# TYPE kubelet_runtime_operations_errors_total counter
容器运行时的操作错误数统计(按操作类型统计)

# HELP kubelet_runtime_operations_total [ALPHA] Cumulative number of runtime operations by operation type.
# TYPE kubelet_runtime_operations_total counter
容器运行时的操作总数统计(按操作类型统计)

# HELP kubelet_started_containers_errors_total [ALPHA] Cumulative number of errors when starting containers
# TYPE kubelet_started_containers_errors_total counter
kubelet启动容器错误总数统计(按code和container_type统计)
code包括ErrImagePull ErrImageInspect ErrImagePull ErrRegistryUnavailable ErrInvalidImageName等
container_type一般为"container" "podsandbox"

# HELP kubelet_started_containers_total [ALPHA] Cumulative number of containers started
# TYPE kubelet_started_containers_total counter
kubelet启动容器总数

# HELP kubelet_started_pods_errors_total [ALPHA] Cumulative number of errors when starting pods
# TYPE kubelet_started_pods_errors_total counter
kubelet启动pod遇到的错误总数(只有创建sandbox遇到错误才会统计)

# HELP kubelet_started_pods_total [ALPHA] Cumulative number of pods started
# TYPE kubelet_started_pods_total counter
kubelet启动的pod总数

# HELP process_cpu_seconds_total Total user and system CPU time spent in seconds.
# TYPE process_cpu_seconds_total counter
统计cpu使用率

# HELP process_max_fds Maximum number of open file descriptors.
# TYPE process_max_fds gauge
允许进程打开的最大fd数

# HELP process_open_fds Number of open file descriptors.
# TYPE process_open_fds gauge
当前打开的fd数量

# HELP process_resident_memory_bytes Resident memory size in bytes.
# TYPE process_resident_memory_bytes gauge
进程驻留内存大小

# HELP process_start_time_seconds Start time of the process since unix epoch in seconds.
# TYPE process_start_time_seconds gauge
进程启动时间

# HELP rest_client_request_duration_seconds [ALPHA] Request latency in seconds. Broken down by verb and URL.
# TYPE rest_client_request_duration_seconds histogram
请求apiserver的耗时统计(按照url和请求类型统计verb)

# HELP rest_client_requests_total [ALPHA] Number of HTTP requests, partitioned by status code, method, and host.
# TYPE rest_client_requests_total counter
请求apiserver的总次数(按照返回码code和请求类型method统计)

# HELP storage_operation_duration_seconds [ALPHA] Storage operation duration
# TYPE storage_operation_duration_seconds histogram
存储操作耗时(按照存储plugin(configmap emptydir hostpath  )和operation_name分类统计)
# HELP volume_manager_total_volumes [ALPHA] Number of volumes in Volume Manager
# TYPE volume_manager_total_volumes gauge
本机挂载的volume数量统计(按照plugin_name和state统计
plugin_name包括"host-path" "empty-dir" "configmap" "projected")
state(desired_state_of_world期状态/actual_state_of_world实际状态)

KubeProxy

KubeProxy 主要负责节点的网络管理,它在每个节点都会存在,是通过10249端口暴露监控指标。

指标采集

(1)配置 Prometheus 配置

apiVersion: v1
kind: ConfigMap
metadata:
  name: prometheus-agent-conf
  labels:
    name: prometheus-agent-conf
  namespace: flashcat
data:
  prometheus.yml: |-
    global:
      scrape_interval: 15s
      evaluation_interval: 15s

    scrape_configs:
      - job_name: 'apiserver'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: default;kubernetes;https

      - job_name: 'controller-manager'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;kube-controller-manager;https-metrics
      - job_name: 'scheduler'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;kube-scheduler;https
      - job_name: 'etcd'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: http
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;etcd;http
      - job_name: 'kubelet'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          insecure_skip_verify: true
        authorization:
          credentials_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;kube-kubelet;https
      - job_name: 'kube-proxy'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: http
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: kube-system;kube-proxy;http

    remote_write:
    - url: 'http://192.168.205.143:17000/prometheus/v1/write'

然后配置 KubeProxy 的 Service。

apiVersion: v1
kind: Service
metadata:
  labels:
    k8s-app: proxy
  name: kube-proxy
  namespace: kube-system
spec:
  clusterIP: None
  selector:
    k8s-app: kube-proxy
  ports:
    - name: http
      port: 10249
      protocol: TCP
      targetPort: 10249
  sessionAffinity: None
  type: ClusterIP

将 YAML 文件部署到集群中并重启 Prometheus Agent。然后就可以看到其监控指标了(如果没有采集到指标,查看 kube-proxy 的10249端口是否绑定到127.0.0.1了,如果是就修改成0.0.0.0,通过kubectl edit cm -n kube-system kube-proxy修改metricsBindAddress即可。)。


导入监控大盘(https://github.com/flashcatcloud/categraf/blob/main/inputs/kube_proxy/dashboard-by-ident.json)。图片

指标简介

指标清单

# HELP go_gc_duration_seconds A summary of the pause duration of garbage collection cycles.
# TYPE go_gc_duration_seconds summary
gc时间

# HELP go_goroutines Number of goroutines that currently exist.
# TYPE go_goroutines gauge
goroutine数量

# HELP go_threads Number of OS threads created.
# TYPE go_threads gauge
线程数量

# HELP kubeproxy_network_programming_duration_seconds [ALPHA] In Cluster Network Programming Latency in seconds
# TYPE kubeproxy_network_programming_duration_seconds histogram
service或者pod发生变化到kube-proxy规则同步完成时间指标含义较复杂,参照https://github.com/kubernetes/community/blob/master/sig-scalability/slos/network_programming_latency.md

# HELP kubeproxy_sync_proxy_rules_duration_seconds [ALPHA] SyncProxyRules latency in seconds
# TYPE kubeproxy_sync_proxy_rules_duration_seconds histogram
规则同步耗时

# HELP kubeproxy_sync_proxy_rules_endpoint_changes_pending [ALPHA] Pending proxy rules Endpoint changes
# TYPE kubeproxy_sync_proxy_rules_endpoint_changes_pending gauge
endpoint 发生变化后规则同步pending的次数

# HELP kubeproxy_sync_proxy_rules_endpoint_changes_total [ALPHA] Cumulative proxy rules Endpoint changes
# TYPE kubeproxy_sync_proxy_rules_endpoint_changes_total counter
endpoint 发生变化后规则同步的总次数

# HELP kubeproxy_sync_proxy_rules_iptables_restore_failures_total [ALPHA] Cumulative proxy iptables restore failures
# TYPE kubeproxy_sync_proxy_rules_iptables_restore_failures_total counter
本机上 iptables restore 失败的总次数

# HELP kubeproxy_sync_proxy_rules_last_queued_timestamp_seconds [ALPHA] The last time a sync of proxy rules was queued
# TYPE kubeproxy_sync_proxy_rules_last_queued_timestamp_seconds gauge
最近一次规则同步的请求时间戳,如果比下一个指标 kubeproxy_sync_proxy_rules_last_timestamp_seconds 大很多,那说明同步 hung 住了

# HELP kubeproxy_sync_proxy_rules_last_timestamp_seconds [ALPHA] The last time proxy rules were successfully synced
# TYPE kubeproxy_sync_proxy_rules_last_timestamp_seconds gauge
最近一次规则同步的完成时间戳

# HELP kubeproxy_sync_proxy_rules_service_changes_pending [ALPHA] Pending proxy rules Service changes
# TYPE kubeproxy_sync_proxy_rules_service_changes_pending gauge
service变化引起的规则同步pending数量

# HELP kubeproxy_sync_proxy_rules_service_changes_total [ALPHA] Cumulative proxy rules Service changes
# TYPE kubeproxy_sync_proxy_rules_service_changes_total counter
service变化引起的规则同步总数

# HELP process_cpu_seconds_total Total user and system CPU time spent in seconds.
# TYPE process_cpu_seconds_total counter
利用这个指标统计cpu使用率

# HELP process_max_fds Maximum number of open file descriptors.
# TYPE process_max_fds gauge
进程可以打开的最大fd数

# HELP process_open_fds Number of open file descriptors.
# TYPE process_open_fds gauge
进程当前打开的fd数

# HELP process_resident_memory_bytes Resident memory size in bytes.
# TYPE process_resident_memory_bytes gauge
统计内存使用大小

# HELP process_start_time_seconds Start time of the process since unix epoch in seconds.
# TYPE process_start_time_seconds gauge
进程启动时间戳

# HELP rest_client_request_duration_seconds [ALPHA] Request latency in seconds. Broken down by verb and URL.
# TYPE rest_client_request_duration_seconds histogram
请求 apiserver 的耗时(按照url和verb统计)

# HELP rest_client_requests_total [ALPHA] Number of HTTP requests, partitioned by status code, method, and host.
# TYPE rest_client_requests_total counter
请求 apiserver 的总数(按照code method host统计)

最后

夜莺监控 Kubernetes 官方(https://flashcat.cloud/categories/kubernetes%E7%9B%91%E6%8E%A7%E4%B8%93%E6%A0%8F/)已经整理了专栏,我这里仅仅是做了加工整理以及测试,不论是指标整理还是监控大盘,社区都做的很到位了,拿来即用。

参考文档

[1] https://help.aliyun.com/document_detail/441320.html?spm=a2c4g.444711.0.0.15046e9958T2TG

最后,求关注。如果你还想看更多优质原创文章,欢迎关注我们的公众号「运维开发故事」。

如果我的文章对你有所帮助,还请帮忙点赞、在看、转发一下,你的支持会激励我输出更高质量的文章,非常感谢!

你还可以把我的公众号设为「星标」,这样当公众号文章更新时,你会在第一时间收到推送消息,避免错过我的文章更新。



我是 乔克,《运维开发故事》公众号团队中的一员,一线运维农民工,云原生实践者,这里不仅有硬核的技术干货,还有我们对技术的思考和感悟,欢迎关注我们的公众号,期待和你一起成长!


------本页内容已结束,喜欢请分享------

© 版权声明
THE END
喜欢就支持一下吧
点赞0
分享
